防水涂料檢測工作中的注意事項分析
公司簡介
健明迪檢測提供的防水涂料檢測工作中的注意事項分析，檢測標(biāo)準(zhǔn)，保證檢測結(jié)果的準(zhǔn)確性和合規(guī)性，在長期的防水涂料檢測工作中，總結(jié)出以下幾點，具有CMA,CNAS認(rèn)證資質(zhì)。
防水涂料檢測影響因素六：拉伸厚度

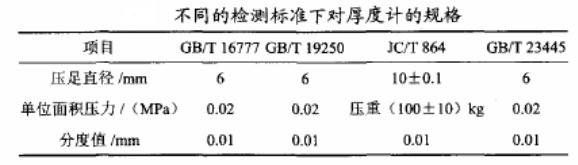

在不同的檢測標(biāo)準(zhǔn)下，對厚度計的規(guī)格也不盡相同。如下表所示。
另外，還應(yīng)注意，在測量成膜厚度時，應(yīng)分別對成膜兩端和空間的厚度進行測量，并取三者的平均值作為成膜的厚度值，而不能只把單個位置的厚度作為成膜的總體厚度。
健明迪檢測提供專業(yè)的涂料檢測分析解決方案，圍繞涂料的理化性能、環(huán)保性能、成分配方，提供專業(yè)權(quán)威的檢測報告，為客戶打造放心、省心的一站式涂料檢測服務(wù)。
更多防水涂料檢測的相關(guān)問題，請點擊右側(cè)在線咨詢，健明迪檢測客服將為您分配對應(yīng)工程師，為您提供更專業(yè)的咨詢。
防水涂料檢測影響因素五：拉伸速度
不同標(biāo)準(zhǔn)中對拉伸速度的規(guī)定也不同。GB/T19250-2013中規(guī)定拉伸速度應(yīng)該在450m/min-550m/min，而JC/T864-2008和GB/T23445-2009中均規(guī)定了拉伸速度應(yīng)控制在200m/min左右。一般來說，拉伸速度與拉伸強度成正比，與斷裂伸長率成反比。因此，防水涂料檢測人員必須按照標(biāo)準(zhǔn)中的規(guī)定數(shù)值對拉伸速度進行控制，以免造成檢測結(jié)果的不準(zhǔn)確。
防水涂料檢測影響因素四：養(yǎng)護方式
我國在不同的涂料檢測標(biāo)準(zhǔn)規(guī)范中，規(guī)定了脫模前和脫模后應(yīng)采用不同的養(yǎng)護方式。例如，GB / T19250-2013中規(guī)定，脫模前對涂膜養(yǎng)護96h，脫模后養(yǎng)護72h ； GB/T 23445-2009中規(guī)定，脫模前應(yīng)對涂膜養(yǎng)護96h，脫模后應(yīng)該在溫度40℃上下的干燥箱中放置48h，并于取出后置于干燥器中冷卻至室溫﹔JC/T 864-2008中同樣做出了脫模前養(yǎng)護96h、脫模后在干燥箱中放置48h的規(guī)定，不同的是，在取出后應(yīng)在標(biāo)準(zhǔn)實驗條件下方式4h。在實際的防水涂料檢測工作中發(fā)現(xiàn)，經(jīng)歷不同的養(yǎng)護過程的涂膜，其力學(xué)性能指標(biāo)尤其是拉伸強度和斷裂伸長率可產(chǎn)生不小的差別，這就要求了涂料檢測人員必須嚴(yán)格地按照既定標(biāo)準(zhǔn)實行養(yǎng)護制度，反之則很有可能出現(xiàn)對防水涂料檢測結(jié)果的判斷失誤。
防水涂料檢測影響因素三：攪拌方式
在攪拌過程中，從攪拌時長，攪拌頻率的控制到攪拌機和攪拌鍋的類別型號都可能成為影響防水涂料檢測最終結(jié)果的因素。建議應(yīng)對以上因素進行明確，如規(guī)定在攪拌聚合物水泥材質(zhì)的防水涂料時，應(yīng)把攪拌速率設(shè)置為低檔，以防止涂料中產(chǎn)生氣泡而高分子鏈被切斷的情況出現(xiàn)。
防水涂料檢測影響因素二：涂膜的涂覆變數(shù)
當(dāng)涂膜的厚度滿足既定的要求時，對涂膜涂刷的次數(shù)越多，成品膜的密度條件就越好。在防水涂料檢測中發(fā)現(xiàn)，當(dāng)涂層厚度小于0.5mm時，涂層內(nèi)部的氣泡較小且呈現(xiàn)封閉狀態(tài)；當(dāng)涂層厚度大于0.8mm時，則涂層內(nèi)部的氣泡范圍較大。因此可得，在不相同的涂覆方式下生成的成品膜，其涂料檢測結(jié)果也不盡相同，對防水涂料檢測結(jié)果的準(zhǔn)確度來說是個很大的考驗。
防水涂料檢測影響因素一：實驗室溫濕度
實驗室環(huán)境的溫度條件和濕潤度條件對于試樣成膜后的質(zhì)量有著十分的影響。例如，對于聚合物水泥基防水涂料來說，濕潤環(huán)境有助于加速水化，而干燥的實驗室則可以使水分快速蒸發(fā)，加快試樣成膜速率；對于單組聚氨酯涂料來說，當(dāng)實驗環(huán)境溫度較高時水分子的流動性增強，有助于防水涂料迅速吸收水分從而固化；對于雙組聚氨酯涂料來說，只有在試驗環(huán)境溫度較低時，才能避免其中的胺類化合物起催化作用加快異氰酸酯和水的反應(yīng)速率，從而產(chǎn)生二氧化碳，會使成品涂膜在后期拉伸試驗時產(chǎn)生氣泡，容易造成涂膜提前斷裂或者產(chǎn)生裂紋。不僅如此，如果實驗室溫度太高，將會使成品膜結(jié)構(gòu)松散，似海綿狀，使得拉伸性能試驗中所測得的斷裂伸長率過低，即在不同溫度條件下，對成品膜性能的檢測會出現(xiàn)很大偏差，這直接影響到防水涂料檢測結(jié)果的準(zhǔn)確性、合規(guī)性與科學(xué)性。防水涂料的檢測必須在恒溫恒濕的條件下進行，以確保檢測結(jié)果的可重復(fù)性。
近幾年，國家出臺了一系列防水涂料檢測標(biāo)準(zhǔn)規(guī)范，為防水涂料的生產(chǎn)方式和成品性能提供了檢測標(biāo)準(zhǔn)。健明迪檢測充分把握國家檢測標(biāo)準(zhǔn)，保證檢測結(jié)果的準(zhǔn)確性和合規(guī)性，在長期的防水涂料檢測工作中，總結(jié)出以下幾點。
在不同的檢測標(biāo)準(zhǔn)下，對厚度計的規(guī)格也不盡相同。如下表所示。
另外，還應(yīng)注意，在測量成膜厚度時，應(yīng)分別對成膜兩端和空間的厚度進行測量，并取三者的平均值作為成膜的厚度值，而不能只把單個位置的厚度作為成膜的總體厚度。
健明迪檢測提供專業(yè)的涂料檢測分析解決方案，圍繞涂料的理化性能、環(huán)保性能、成分配方，提供專業(yè)權(quán)威的檢測報告，為客戶打造放心、省心的一站式涂料檢測服務(wù)。
更多防水涂料檢測的相關(guān)問題，請點擊右側(cè)在線咨詢，健明迪檢測客服將為您分配對應(yīng)工程師，為您提供更專業(yè)的咨詢。
防水涂料檢測影響因素五：拉伸速度
不同標(biāo)準(zhǔn)中對拉伸速度的規(guī)定也不同。GB/T19250-2013中規(guī)定拉伸速度應(yīng)該在450m/min-550m/min，而JC/T864-2008和GB/T23445-2009中均規(guī)定了拉伸速度應(yīng)控制在200m/min左右。一般來說，拉伸速度與拉伸強度成正比，與斷裂伸長率成反比。因此，防水涂料檢測人員必須按照標(biāo)準(zhǔn)中的規(guī)定數(shù)值對拉伸速度進行控制，以免造成檢測結(jié)果的不準(zhǔn)確。
防水涂料檢測影響因素四：養(yǎng)護方式
我國在不同的涂料檢測標(biāo)準(zhǔn)規(guī)范中，規(guī)定了脫模前和脫模后應(yīng)采用不同的養(yǎng)護方式。例如，GB / T19250-2013中規(guī)定，脫模前對涂膜養(yǎng)護96h，脫模后養(yǎng)護72h ； GB/T 23445-2009中規(guī)定，脫模前應(yīng)對涂膜養(yǎng)護96h，脫模后應(yīng)該在溫度40℃上下的干燥箱中放置48h，并于取出后置于干燥器中冷卻至室溫﹔JC/T 864-2008中同樣做出了脫模前養(yǎng)護96h、脫模后在干燥箱中放置48h的規(guī)定，不同的是，在取出后應(yīng)在標(biāo)準(zhǔn)實驗條件下方式4h。在實際的防水涂料檢測工作中發(fā)現(xiàn)，經(jīng)歷不同的養(yǎng)護過程的涂膜，其力學(xué)性能指標(biāo)尤其是拉伸強度和斷裂伸長率可產(chǎn)生不小的差別，這就要求了涂料檢測人員必須嚴(yán)格地按照既定標(biāo)準(zhǔn)實行養(yǎng)護制度，反之則很有可能出現(xiàn)對防水涂料檢測結(jié)果的判斷失誤。
防水涂料檢測影響因素三：攪拌方式
在攪拌過程中，從攪拌時長，攪拌頻率的控制到攪拌機和攪拌鍋的類別型號都可能成為影響防水涂料檢測最終結(jié)果的因素。建議應(yīng)對以上因素進行明確，如規(guī)定在攪拌聚合物水泥材質(zhì)的防水涂料時，應(yīng)把攪拌速率設(shè)置為低檔，以防止涂料中產(chǎn)生氣泡而高分子鏈被切斷的情況出現(xiàn)。
防水涂料檢測影響因素二：涂膜的涂覆變數(shù)
當(dāng)涂膜的厚度滿足既定的要求時，對涂膜涂刷的次數(shù)越多，成品膜的密度條件就越好。在防水涂料檢測中發(fā)現(xiàn)，當(dāng)涂層厚度小于0.5mm時，涂層內(nèi)部的氣泡較小且呈現(xiàn)封閉狀態(tài)；當(dāng)涂層厚度大于0.8mm時，則涂層內(nèi)部的氣泡范圍較大。因此可得，在不相同的涂覆方式下生成的成品膜，其涂料檢測結(jié)果也不盡相同，對防水涂料檢測結(jié)果的準(zhǔn)確度來說是個很大的考驗。
防水涂料檢測影響因素一：實驗室溫濕度
實驗室環(huán)境的溫度條件和濕潤度條件對于試樣成膜后的質(zhì)量有著十分的影響。例如，對于聚合物水泥基防水涂料來說，濕潤環(huán)境有助于加速水化，而干燥的實驗室則可以使水分快速蒸發(fā)，加快試樣成膜速率；對于單組聚氨酯涂料來說，當(dāng)實驗環(huán)境溫度較高時水分子的流動性增強，有助于防水涂料迅速吸收水分從而固化；對于雙組聚氨酯涂料來說，只有在試驗環(huán)境溫度較低時，才能避免其中的胺類化合物起催化作用加快異氰酸酯和水的反應(yīng)速率，從而產(chǎn)生二氧化碳，會使成品涂膜在后期拉伸試驗時產(chǎn)生氣泡，容易造成涂膜提前斷裂或者產(chǎn)生裂紋。不僅如此，如果實驗室溫度太高，將會使成品膜結(jié)構(gòu)松散，似海綿狀，使得拉伸性能試驗中所測得的斷裂伸長率過低，即在不同溫度條件下，對成品膜性能的檢測會出現(xiàn)很大偏差，這直接影響到防水涂料檢測結(jié)果的準(zhǔn)確性、合規(guī)性與科學(xué)性。防水涂料的檢測必須在恒溫恒濕的條件下進行，以確保檢測結(jié)果的可重復(fù)性。
近幾年，國家出臺了一系列防水涂料檢測標(biāo)準(zhǔn)規(guī)范，為防水涂料的生產(chǎn)方式和成品性能提供了檢測標(biāo)準(zhǔn)。健明迪檢測充分把握國家檢測標(biāo)準(zhǔn)，保證檢測結(jié)果的準(zhǔn)確性和合規(guī)性，在長期的防水涂料檢測工作中，總結(jié)出以下幾點。
